S502系列
S503系列
S504系列
S505系列
S506系列
S507系列
S508系列
S509系列


请选择型号: S501
S502
S503
S504
S505
S506
S507
S508
S509


  S50200-1        开孔率:23%        节距:50.8     S50200-2        开孔率:23%        节距:50.8

  S50200-3       开孔率:45%        节距:50.8 S50200-4        开孔率:18%        节距:50.8

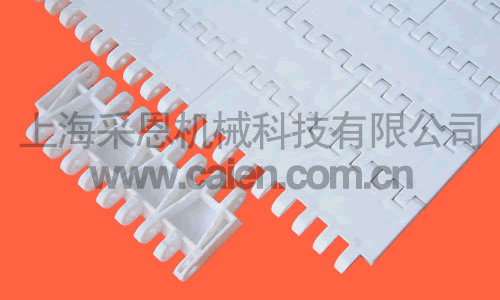

  S50201  开孔率:0%   节距:50.8 S50202H75      开孔率:0%   节距:50.8

  S50203  开孔率:23%   节距:50.8

材料(Materials) 抗拉强度  (Max belt pull Kg/m) 使用温度范围°C(Temperature range)
聚 乙烯(PE)
颜色(colour):   PE/自然色  PP/白色   POM/蓝 绿色输送特点:轻型输送,节距小可实现不同输送线间                    的平稳过渡。主要应用(application):食品业输送,饮料瓶





  共通

  P T L  E
mm 50.8 15
in

  齿轮(Sprocket )



齿轮编号

齿数

节圆直径 外径 总厚 圆孔径 方孔
 Sprocket type



Nr.of teeth



 Pitch diameter  Outside diameter Hub width Bore
E F A B
mm mm mm mm mm
S502CL-12Z         φ25 φ30 30×30
S502CL-16Z         φ25 φ30 φ35 30×30
S502CL-24Z         φ25 φ30 φ35 φ40 30×30 40×40
S502CL-32Z         φ30 φ35 φ40 30×30 40×40
