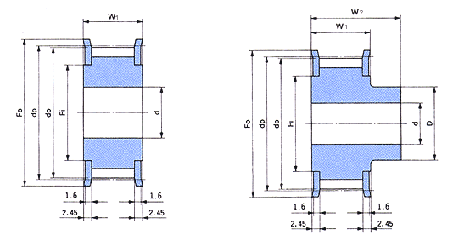

 T5带轮尺寸表
　
　 　 　
齿数 材质 基本尺寸 内孔尺寸 Ｔ５－０１０
（007　通用）		 Ｔ５－０１５
ｄｐ ｄｏ Ｆｏ Ｆｉ Ｄ ｄ Ｗ1 Ｗ2 Ｗ1 Ｗ2
12 铝合金
 19.10 18.25 24 12 10.5 5 16.5 24 21.5 29
14 22.28 21.45 28 17 13 6 16.5 24 21.5 29
15 23.87 23.05 28 17 13 6 16.5 24 21.5 29
16 25.46 24.60 32 20 16 6 16.5 24 21.5 29
18 28.65 27.80 32 20 16 6 16.5 26 21.5 31
20 31.83 31.00 39 25 20 6 16.5 26 21.5 31
22 35.01 34.25 39 25 20 7 16.5 26 21.5 31
24 38.20 37.40 45 31 25 7 16.5 26 21.5 31
25 39.79 39.00 45 31 25 7 16.5 26 21.5 31
26 41.38 40.60 48 36 30 7 16.5 26 21.5 31
28 44.56 43.75 48 36 30 7 16.5 26 21.5 31
30 47.75 46.95 55 41 35 7 16.5 28 21.5 33
32 50.93 50.10 55 41 35 9 16.5 28 21.5 33
36 57.30 56.45 61 46 40 9 16.5 28 21.5 33
40 63.66 62.85 70 56 45 9 16.5 28 21.5 33

T10带轮尺寸表

　

AF型

 BF型 　
　 　
齿数 材质 基本尺寸 内孔尺寸 Ｔ１０－０１５ Ｔ１０－０２５
ｄｐ ｄｏ Ｆｏ Ｆｉ Ｄ ｄ Ｗ1 Ｗ2 Ｗ1 Ｗ2
14 钢
 44.56 42.70 48 36 30 9 21.5 34 32 45
15 47.75 45.90 55 41 35 9 21.5 37 32 48
16 50.93 49.05 55 41 35 9 21.5 37 32 48
18 57.30 55.45 61 46 35 11 21.5 37 32 48
20 63.66 61.80 67 51 40 11 21.5 37 32 48
22 70.03 68.15 77 61 40 11 21.5 37 32 48
24 76.39 74.55 83 66 50 11 21.5 37 32 48
25 79.58 77.70 83 66 50 11 21.5 37 32 48
26 82.76 80.90 88 71 50 11 21.5 37 32 48
28 89.13 87.25 95 75 50 11 21.5 37 32 48
30 95.49 93.65 103 85 60 11 21.5 40 32 50

　
