  S27100        节距:27.2        开孔率:38%   S27101        节距:27.2        开孔率:0%

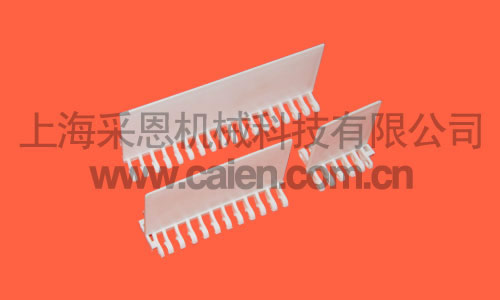

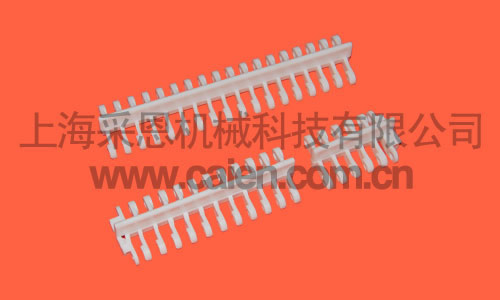

  S27102H10        节距:27.2        开孔率:38%   S27102H50        节距:27.2         开孔率:38%

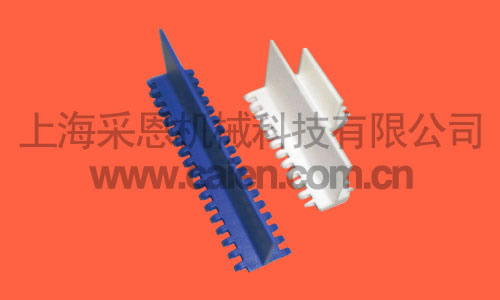

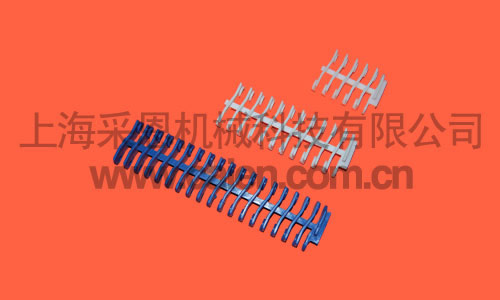

  S27103        节距:27.2        开孔率:38%   S27104        节距:27.2        开孔率:0%

  S27105        节距:27.2         开孔率:8%   S27106        节距:27.2        开孔率:0%



材料(Materials) 抗拉强度  (Max belt pull Kg/m) 重量       (Belt weight Kg/m2)
聚 乙烯(PE)
聚丙烯(PP)
聚甲醛(POM)
  颜色(colour):   PE/自然色  PP/白色   POM/蓝 绿色
输送特点:轻型输送,节距小可实现不同输送线间
                    的平稳过渡。
主要应用(application):食品业输送,饮料瓶


  共通

  P T L  E
mm
in

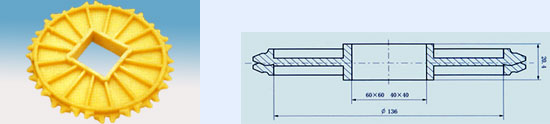

  齿轮(Sprocket )



齿轮编号

材料

齿数

节圆直径 外径 总厚 圆孔径 方孔
 Sprocket type



  Nr.of teeth



 Pitch diameter  Outside diameter Hub width Bore
E F A B
mm mm mm mm mm
6Z POM 6        φ20、
φ25、
φ30、
φ35、
25×25、
38×38、
40×40、
60×60、
12Z POM 12
18Z POM 18
20Z POM 20
