S152
   S15101        节距:15.2        厚度:8.7     用途






材料(Materials) 抗拉强度  (Max belt pull Kg/m) 重量       (Belt weight Kg/m2)
聚 乙烯(PE)   600   4.8
聚丙烯(PP)  800  4.5
聚甲醛(POM)  1450   6
  颜色(colour):   PE/自然色  PP/白色   POM/蓝 绿色
输送特点:轻型输送,节距小可实现不同输送线间
                    的平稳过渡。
主要应用(application):烘烤食品业输送,饮料瓶


  共通

  P T L
mm 15 8.7 4.9
in 0.59 0.34 0.18

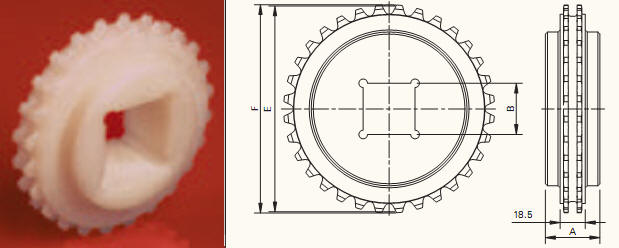

  齿轮(Sprocket )



齿轮编号

齿数

节圆直径 外径 总厚 圆孔径 方孔
 Sprocket type



Nr.of teeth



 Pitch diameter  Outside diameter Hub width Bore
E F A B
mm mm mm mm mm
S151CL-12Z 12  58.1  58.2  24 φ25 φ30 30×30
S151CL-16Z 16  77.1  77.7  32 φ25 φ30 φ35 30×30
S151CL-24Z 24   114.9   115.5   40 φ25 φ30 φ35 φ40 30×30 40×40
S151CL-32Z 32  153.4  154.8  40 φ30 φ35 φ40 30×30 40×40
